Scheda Audio USB

4 August 2022 ~ 3 min read

Descrizione

Questa scheda è una parte di un progetto volto a realizzare un microfono USB con capsula a condensatore. Il PCM2912A è un integrato con codec audio stereo USB, progettato per cuffie, altoparlanti e interfacce audio.

Circuito completo

La schematica e il PCB

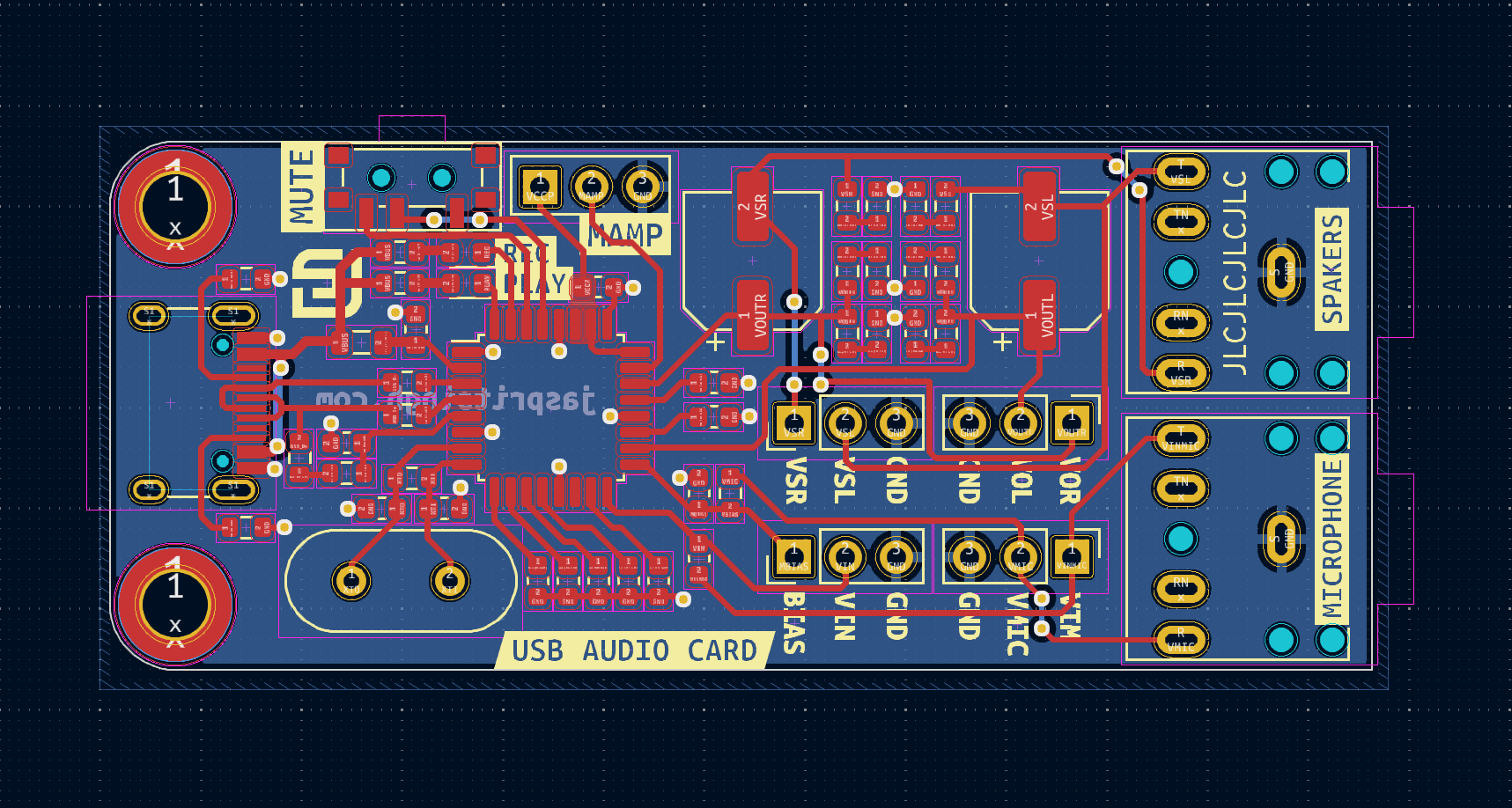

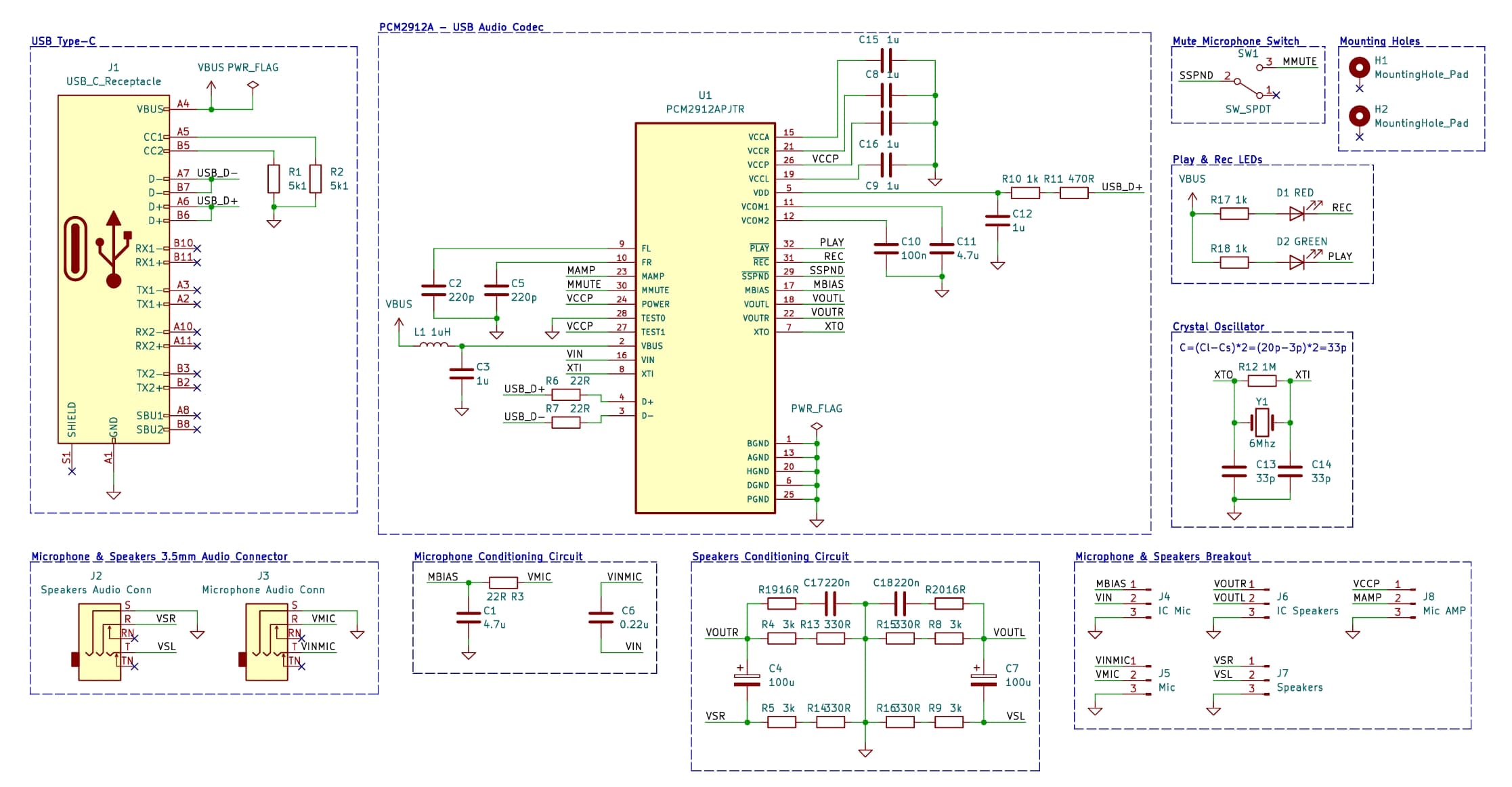

La schematica e il PCB sono stati sviluppati su KiCAD, basandosi sulle indicazioni riportate nel datasheet dell’integrato e seguendo le immagini della scheda di valutazione ufficiale di Texas Instruments. Ho realizzato la scheda utilizzando componenti già in mio possesso, molti dei quali dissaldati da altre schede per evitare l'acquisto di nuovi: condensatori elettrolitici e connettori audio jack 3.5mm.

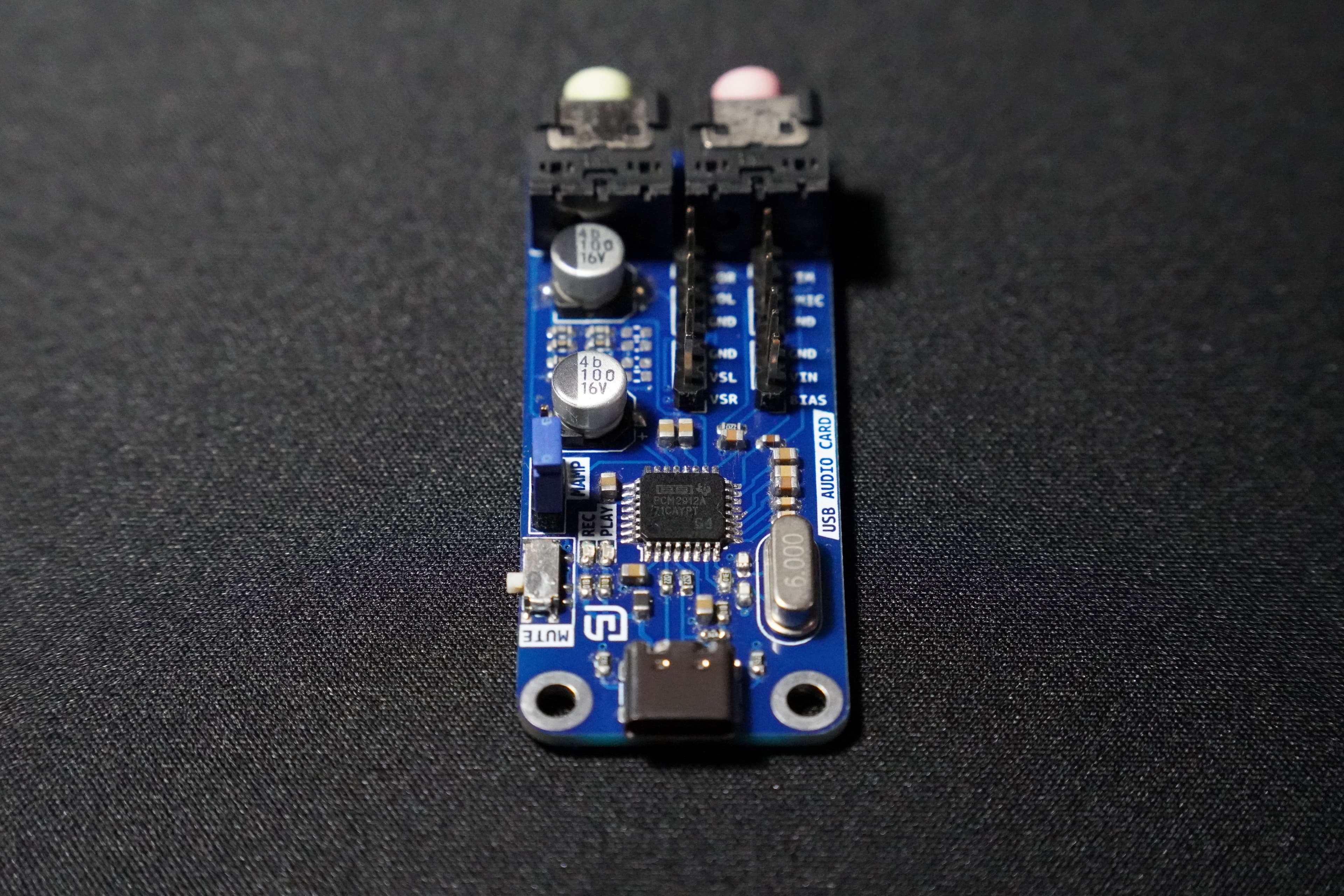

Circuito completo Circuito completo

Realizzazione pratica

Dopo l’arrivo dei PCB, ho organizzato i componenti necessari. Non avendo acquistato una maschera per la pasta saldante, l’ho applicata a mano con il tubetto su tutte le piazzole del PCB. In seguito, ho posizionato i componenti con pinze di precisione, controllando il corretto posizionamento e facendo riferimento al layout del PCB. Infine, ho riscaldato il PCB su una piastra riscaldante, saldando definitivamente i componenti sulla scheda.

Funzionamento

Inizialmente, la scheda non è stata riconosciuta da Windows e non veniva installato alcun driver per farla funzionare. Con il multimetro, ho quindi misurato le tensioni in vari punti, e tutto sembrava regolare. A quel punto, ho deciso di dissaldare il PCM2912A con una pistola ad aria calda, e sostituirlo con l’ultimo che avevo a disposizione. Finalmente il PC ha riconosciuto la scheda audio, e ha installato automaticamente i driver per utilizzarla.

Ho provato la scheda collegando in ingresso delle cuffie con microfono. Prima sono state fatte delle prove senza il guadagno, l'audio registrato non si sentiva bene. Quindi ho messo il jumper per impostare il guadagno interno di +20dB, una delle funzionalità del PCM2912A, e tutto si sentiva chiaramente. Inolte, anche l'uscita audio e l'interruttore per mutare il microfono funzionavano.

Conclusioni

La scheda audio USB funziona senza problemi. Il costo del prototipo è molto ridotto grazie all'acquisto dell'integrato su Aliexpress, ma uno dei due integrati non funziona. Alcuni componenti sono stati recuperati da altre schede per PC, ma necessitava la creazione di impronte personalizzate su KiCAD.

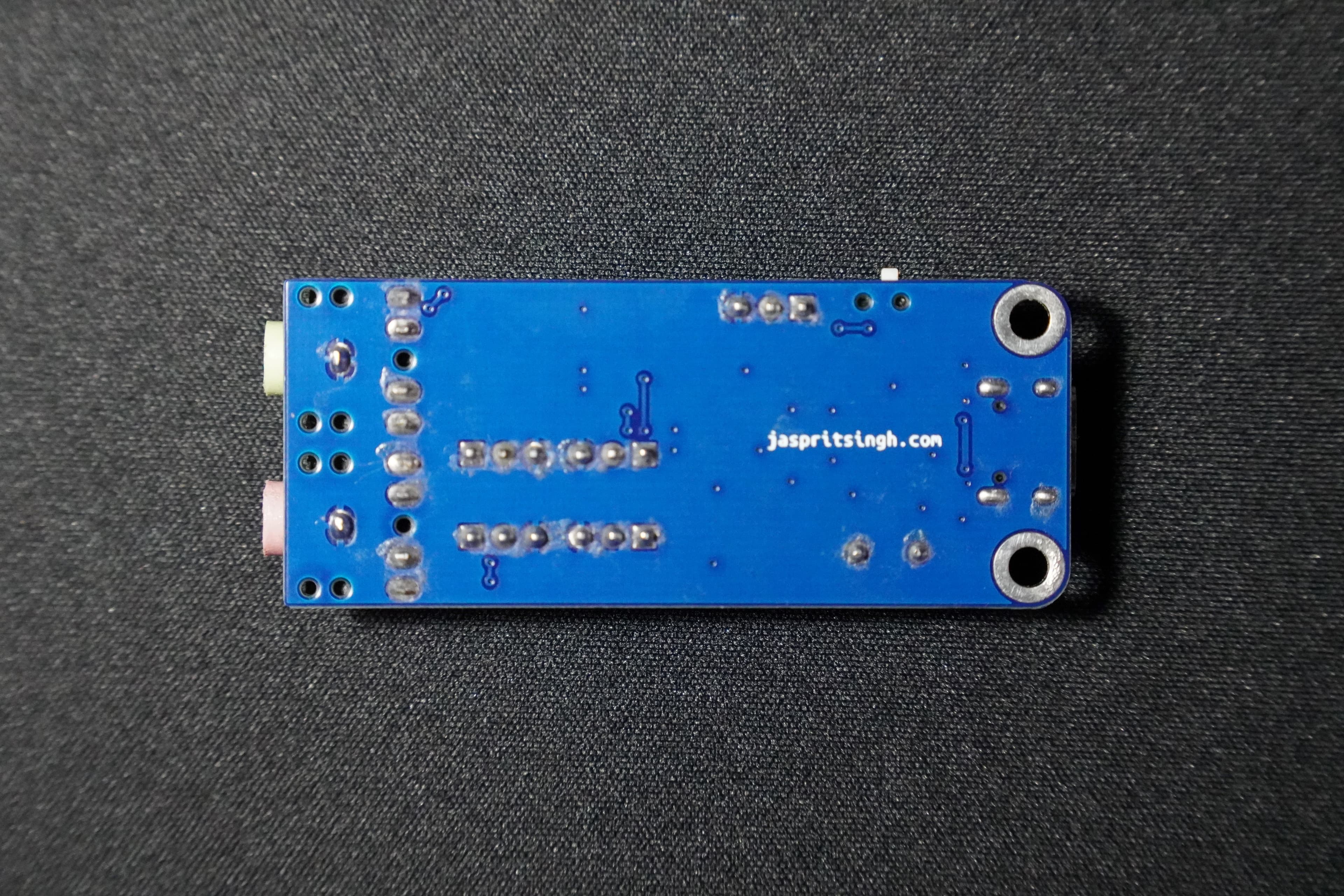

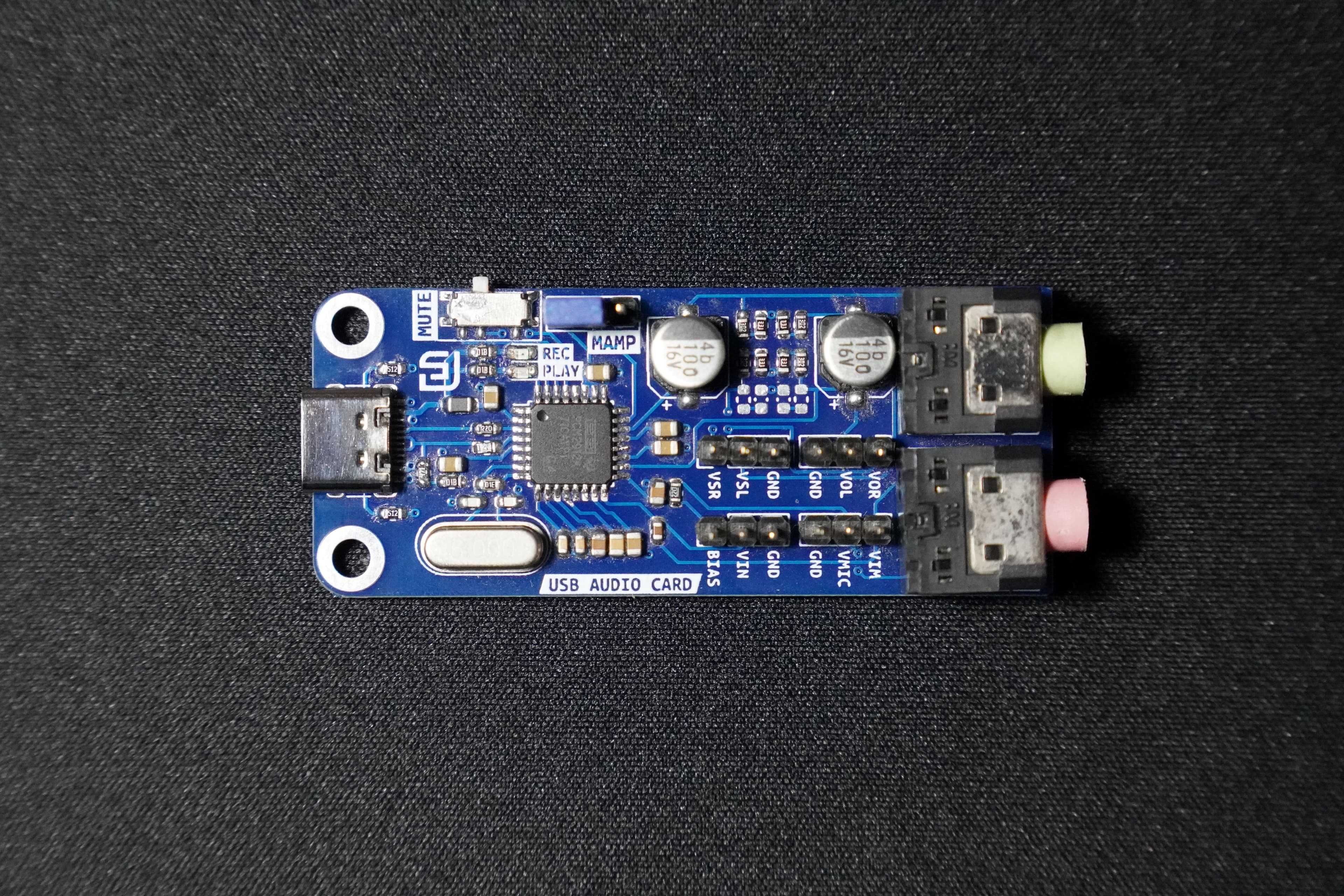

Circuito completo Circuito completo Circuito completo
